Счетчик воды – это устройство, которое используется для измерения объема потребляемой воды. Счетчики воды широко применяются в домашнем и промышленном использовании, позволяя контролировать расход воды и оптимизировать его использование.
Конструкция счетчика воды может быть различной в зависимости от его типа. В основе большинства водомеров лежит принцип работы «дисковой счетной машины». Она состоит из вращающихся дисков с указателем, которые двигаются под воздействием потока воды. Обычно счетчики воды также имеют механизмы для защиты от внешних воздействий и герметичные корпусы, чтобы предотвратить попадание пыли и влаги.
Счетчики воды делятся на две основные категории – механические и электронные. Механический счетчик работает на основе механических принципов и использует вращение дисков для отображения объема потребленной воды. Электронный счетчик, в свою очередь, использует электронные датчики и счетчики для измерения и отображения объема воды.
Принцип работы счетчика воды заключается в измерении количества оборотов вращающихся дисков. Когда вода проходит через счетчик, она вызывает вращение дисков, которые, в свою очередь, срабатывают механизмы для ведения учета объемов потребляемой воды. Точность счетчика воды зависит от его типа и качества исполнения, но в целом они обеспечивают высокую точность измерений.
Устройство счетчика воды, конструкция и принцип работы
Общая конструкция счетчика воды включает корпус, внутри которого расположены гидромеханические и электронные компоненты. Вход и выход для подключения водопроводных труб находятся на корпусе. Внутри корпуса установлены проточная часть и механизм измерения объема воды.
Принцип работы счетчика воды зависит от его типа. Наиболее распространенным типом является механический счетчик, который использует принцип работы гидродинамической турбины. Вода, протекая через счетчик, совершает вращательное движение турбины. Это движение передается на механизм измерения объема воды, который подсчитывает количество оборотов турбины и преобразует его в объем воды, прошедшей через счетчик.
Существуют также электронные счетчики воды, которые используют различные методы измерения, такие как ультразвуковой или электромагнитный. В электронных счетчиках, протекающая вода создает звуковые или электромагнитные волны, которые затем анализируются электронными датчиками для определения объема воды.
Счетчики воды также могут быть оснащены различными дополнительными функциями и возможностями, такими как встроенная беспроводная связь для передачи данных об используемом объеме воды на удаленные устройства или автоматическое отключение подачи воды при достижении определенного лимита.
Важно отметить, что для обеспечения точности измерений и эффективной работы счетчика воды, регулярная проверка, обслуживание и калибровка прибора являются необходимыми.
Виды счетчиков воды:
Существует несколько различных видов счетчиков воды, которые могут применяться в различных условиях и местах использования. Ниже перечислены некоторые из наиболее распространенных видов счетчиков воды:
Механические счетчики воды:
Механические счетчики воды являются самыми простыми и дешевыми в использовании. Они основаны на использовании вращения колеса счетчика, которое происходит в результате протока воды через него. Механические счетчики воды считываются путем просмотра числа оборотов колеса счетчика, которое позволяет определить объем протоковой воды.
Электромагнитные счетчики воды:
Электромагнитные счетчики воды используют принцип работы с электромагнитным полем, чтобы измерить проток воды. Они содержат две электромагнитные катушки, расположенные по обе стороны водного потока. При прохождении воды через счетчик, она создает электрические сигналы, которые затем используются для измерения объема протоковой воды.
Ультразвуковые счетчики воды:
Ультразвуковые счетчики воды используют ультразвуковые волны для измерения скорости протока воды и определения объема потока. Они имеют два ультразвуковых передатчика и приемника, которые располагаются по обе стороны водного потока. Когда вода проходит через счетчик, ультразвуковые волны излучаются и отражаются от воды, что позволяет определить скорость и объем протока воды.
Водяные клапаны счетчиков воды:
Водяные клапаны счетчиков воды используются для ограничения протока воды в системе. Они могут быть установлены на счетчике воды или в другом месте водопроводной системы и позволяют контролировать расход воды. Водяные клапаны счетчиков воды могут иметь различные типы управления, такие как механические или электронные.
Выбор типа счетчика воды зависит от места и условий его применения, а также требований к точности измерений и управлению протоком воды.
Механические счетчики воды:
Основным компонентом механического счетчика воды является вращающийся диск или ротор. Этот диск имеет колесо с зубчатками, которое начинает вращаться под действием входящего потока воды.
Когда вода проходит через диск, он делает определенное количество оборотов, которое напрямую связано с объемом протекающей воды. Количество оборотов диска измеряется специальным механизмом, который дает сигнал о расходе воды.
Для учета расхода воды на диске обычно установлены специальные маркеры или указатели, которые делают видимым количество оборотов и позволяют владельцу счетчика прочитать текущий расход воды.
Кроме того, в механическом счетчике воды обычно присутствует механизм подсчета объема воды, который отображает общий объем использованной воды с момента установки счетчика.
Механические счетчики воды просты в использовании и обслуживании, их надежность и точность измерений позволяют широко применяться как в бытовых, так и в промышленных условиях.

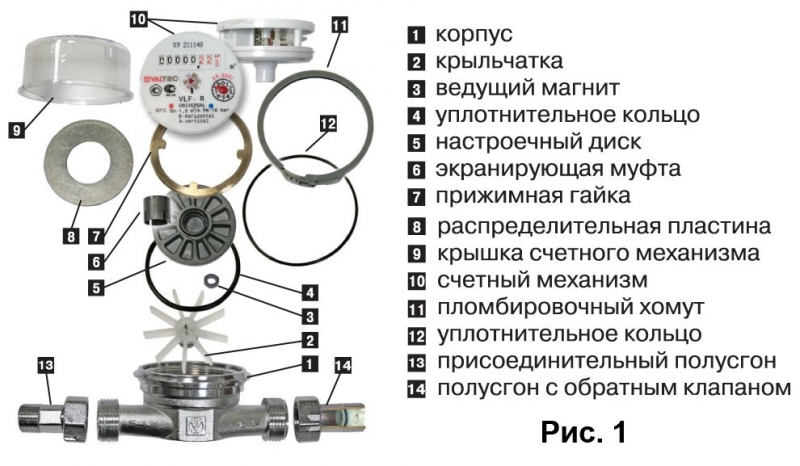

Роторные механические счетчики воды
Основные компоненты роторного счетчика воды включают в себя:
| Название | Описание |
|---|---|
| Водный ротор | Центральный элемент счетчика, который вращается под действием потока воды |
| Механизм подсчета | Механизм, который считает количество полных оборотов водного ротора |
| Импульсный выход | Выходной сигнал, который генерируется при каждом полном обороте ротора и используется для передачи данных |
Принцип работы роторного счетчика воды заключается в следующем:
- Поток воды заставляет водный ротор вращаться;
- Вращение ротора передается на механизм подсчета, который считает количество полных оборотов;
- При каждом полном обороте ротора генерируется импульсный сигнал;
- Импульсный сигнал может быть использован для передачи данных о потреблении воды.
Роторные механические счетчики воды обладают рядом преимуществ, таких как надежность, долговечность и точность измерений. Они могут быть использованы как в жилых, так и в коммерческих помещениях, а также при индивидуальном использовании.
- Роторные механические счетчики воды являются простыми и надежными устройствами для измерения потребления воды;
- Они работают на основе принципа вращения водного ротора под действием потока воды;
- Счетчики воды имеют важные компоненты, такие как водный ротор, механизм подсчета и импульсный выход;
- Роторные механические счетчики воды обладают преимуществами, такими как надежность, долговечность и точность измерений.
Вихревые механические счетчики воды
Вихревой механический счетчик состоит из двух основных частей: корпуса и вихревого ротора. Корпус содержит вход и выход для подачи и отвода воды, а также камеру, в которой находится вихревой ротор. Вихревой ротор имеет специальную форму, которая создает вихревые вихри при пропускании воды.
Принцип работы вихревого механического счетчика основан на счете вихрей, которые образуются при пропускании воды через вихревой ротор. Когда вода втекает в камеру, оно проходит через специальный разделитель, который разделяет струю воды на вихри. Созданные вихри перемещают ротор и приводят его во вращение. Чем больше воды пропускается через счетчик, тем быстрее вращается ротор. Скорость вращения ротора пропорциональна объему протекающей воды.
Для измерения объема протекающей воды используется механический счетчик, который подключен к вихревому ротору. Счетчик содержит шестерни и числа, которые показывают количество протекшей воды. Каждый оборот ротора соответствует определенному объему воды, который измеряется и отображается на счетчике.
Вихревые механические счетчики воды обладают высокой точностью измерения и стабильной работой даже при изменении условий протекания воды. Они имеют маленький размер и простую конструкцию, что делает их удобными в использовании и установке. Эти счетчики обычно применяются в бытовых и промышленных системах водоснабжения для учета расхода воды.
Поршневые механические счетчики воды
Основной принцип работы поршневых счетчиков заключается в том, что вода, проходя через исполнительный механизм, вызывает движение поршня, который затем передвигается вперед-назад в своем корпусе. Каждое движение поршня связано с определенным объемом воды, поэтому счетчик может измерять этот объем и отображать его на шкале или в специальном окне.
Поршневые механические счетчики воды обычно имеют достаточно высокую точность и надежность измерений. Они также имеют простую конструкцию и малую стоимость производства, поэтому широко используются как в домашних, так и в коммерческих условиях.
Кроме того, поршневые счетчики могут работать без использования электричества, что делает их удобными для использования в отдаленных районах или в случае отключения электроэнергии.
Однако поршневые счетчики также имеют некоторые недостатки. Они могут быть чувствительны к неровностям водопроводной системы, таким как скачки давления или турбулентность потока воды. В некоторых случаях они также могут подвергаться износу или застреванию, что требует регулярного обслуживания и замены.
В целом, поршневые механические счетчики воды являются надежными и простыми в использовании устройствами для измерения потребления воды. Они широко применяются в различных сферах, включая жилые и коммерческие здания, а также промышленные предприятия.
Электронные счетчики воды:
Одним из главных преимуществ электронных счетчиков воды является их высокая точность измерений. Благодаря использованию современных технологий и электронных компонентов, эти счетчики способны давать более точные показания, чем традиционные механические счетчики.
Кроме того, электронные счетчики воды обладают рядом других преимуществ. Они могут быть оснащены дисплеем, на котором отображается текущий расход воды, а также другая полезная информация, например, текущая история потребления. Большинство современных счетчиков воды также оснащены интерфейсами для передачи данных, что позволяет удаленно считывать показания и управлять счетчиком.
Стоит отметить, что электронные счетчики воды обладают высокой надежностью и долговечностью. Отсутствие подвижных механических элементов уменьшает вероятность поломок и необходимость в техническом обслуживании. Кроме того, электронные счетчики воды обычно выполняются в герметичном корпусе, что защищает их от внешних воздействий и обеспечивает их долгий срок службы.
В итоге, электронные счетчики воды являются современным и эффективным решением для учета расхода воды. Они обеспечивают высокую точность измерений, предоставляют полезную информацию о потреблении и обладают высокой надежностью и долговечностью. В результате, использование электронных счетчиков воды позволяет оптимизировать использование водных ресурсов и снизить расходы на коммунальные услуги.
